道岔系列

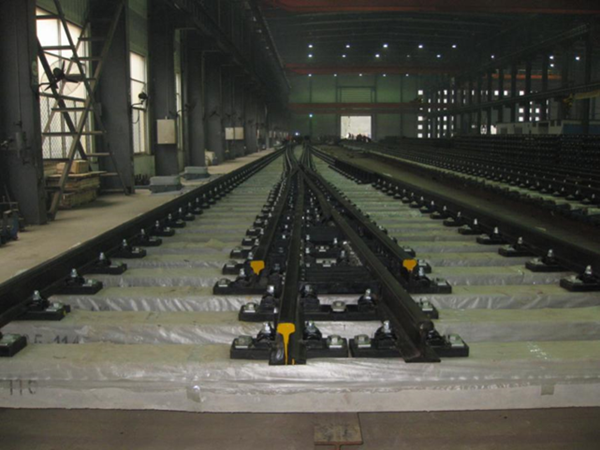

时速200公里铁路用GLC系列道岔
产品特点
-道岔直向容许通过速度为200km/h；
-转辙器部分尖轨采用60AT1钢轨制造，尖轨尖端设计为藏尖式。
-转辙器间隔设置带施维格辊轮的滑床板和防跳限位装置，基本轨内侧采用弹片+销钉扣压。
-辙叉采用可动心轨辙叉，心轨采用60AT1钢轨制造。
-护轨设计为分开可调式，采用33kg/m槽型钢轨制造。
-道岔技术条件按TB/T412-2014《标准轨距铁路道岔技术条件》的规定执行。
产品参数
道岔名称 | 60kg/m钢轨12号单开道岔 | 60kg/m钢轨18号单开道岔 | |||
图 号 | GLC(06)01 | GLC(08)01 | GLC(09)04 | GLC(07)02 | GLC(07)02W |
道岔全长 | 43.2m | 61.8m | 69m | ||
轨距 | 1435mm | 1435mm | |||
导曲线半径 | 350m | 950m | 1100m | ||
辙叉角 | 4°45′49.1″ | 3°10′47.4″ | |||
牵引点数量 | 转辙器：3点 可动心轨辙叉：2点 | 转辙器：3点 可动心轨辙叉：2点 | |||
轨下基础 | 混凝土岔枕（有砟） | 混凝土岔枕（有砟） | 岔枕埋入式无砟道床 | ||
